Stroomtransformatoren en Shunts

Wij beschikken over een breed aanbod stroomtransformatoren en shunts waarmee u een adequate monitoring en beveiliging van uw installaties kunt realiseren.

Nauwkeurige monitoring

De stroomtransformatoren en shunts die wij kunnen leveren maken het mogelijk elektronische systemen nauwkeurig te monitoren en te beveiligen. We beschikken over een uitgebreid aanbod aan transformatoren en adviseren u graag over welke transformator voor uw toepassing de juiste keuze is.

Wilt u meer weten over stroomtransformatoren of andere meetinstrumenten en heeft u vragen over het toepassen ervan? Neem eens contact met ons op. Onze experts vertellen u graag meer over de mogelijkheden en toepassingen van de verschillende producten die wij u kunnen bieden.

Producten

Deze meettransformatoren, die deel uitmaken van DEIF’s assortiment stroomtransformatoren, zetten hoge stroom om in een lagere nominale stroomwaarde, waardoor het mogelijk wordt om instrumenten en relais te gebruiken met gestandaardiseerde nominale stroomwaarden.

Wij leveren verschillende fysieke maten van de meettransformatoren. Het assortiment is geschikt voor kabels en verschillende railcombinaties en posities.

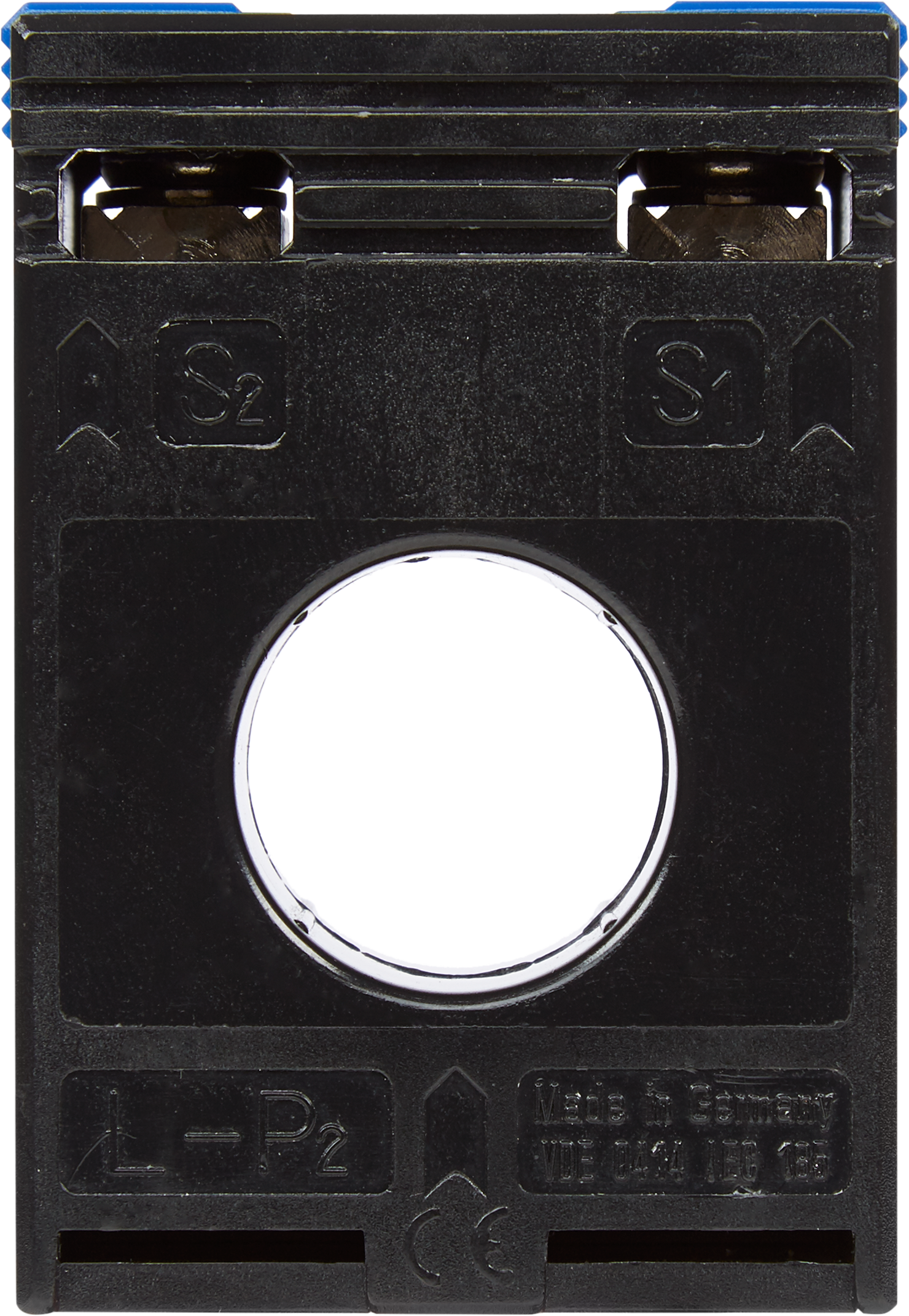

ASR - Ontworpen voor ronde kabels

Kabeldiameter 14,3 mm t/m 22,3 mm

Primaire stroom 30 tot 500 A

Secundaire stroom 1 of 5 A

Vermogen 1,0 tot 10 VA

Klasse 0,2S – 1

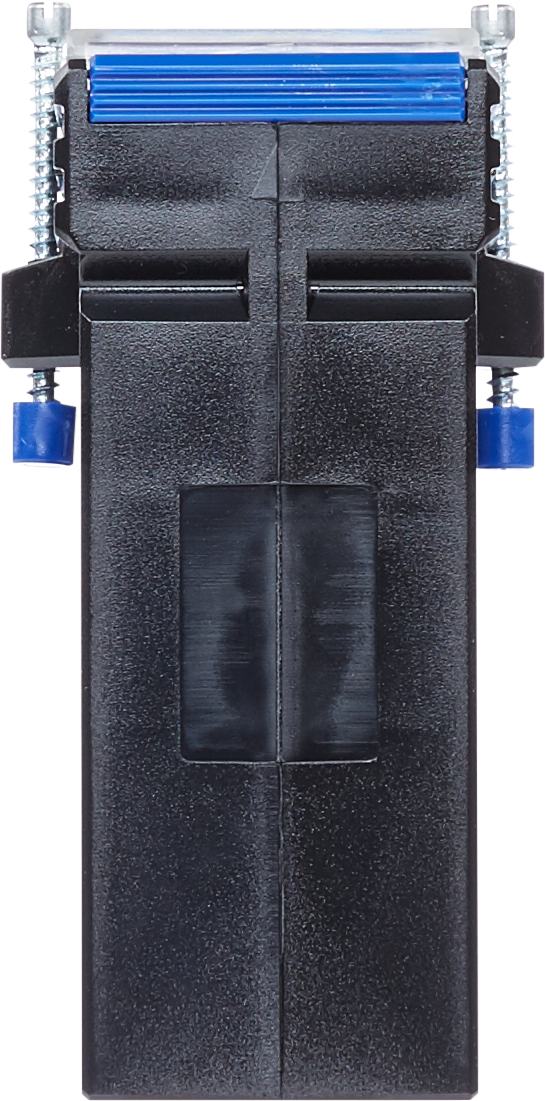

ASK - Ontworpen voor ronde kabels en stroomrails

Kabeldiameter 19,2 mm t/m 85 mm

Primaire stroom 40 tot 7.500 A

Secundaire stroom 1 of 5 A

Vermogen 1,0 tot 45 VA

Klasse 0,2S – 3
KBU - Stroomtransformator met deelbare kern

De KBU is een stroomtransformator met een deelbare kern en is een kostenbesparende en eenvoudig te installeren stroomtransformator voor het retrofitten van bestaande installaties. Omdat deze transformatoren met één klik en zonder onderbreking van de stroomtoevoer kunnen worden gemonteerd, verloopt de installatie soepel en in een mum van tijd. KBU is de ideale stroomtransformator voor retrofitprojecten.

Kabeldiameter 20 mm t/m 80 mm

Maximale railafmetingen 80 x 180 mm

Primaire stroom 100 tot 5.000 A

Secundaire stroom 1 of 5 A

Vermogen 1,5 tot 30 VA

Klasse 0,5 – 1
Type WSK - De WSK is ideaal te gebruiken bij lage stromen

Primaire stroom 1 A tot 100 A

Secundaire stroom 1 of 5 A

Vermogen 2,5 tot 15 VA

Klasse 0,5 – 1
Sommatie transformator

De sommatie transformatoren combineren maximaal 8 hoofdstromen tot 1 gemeenschappelijk secundair signaal. De sommatietransformator is er in 2 varianten, de KSU voor 2 of 3 ingangen en de SUSK voor 3 tot 8 ingangen.

Primaire stroom 1 tot 5 A

Secundaire stroom 1 of 5 A

Vermogen 5 tot 30 VA

Klasse 0,5 – 1
Shunts

Shunts leveren een nauwkeurig DC milivoltsignaal om draaispoel-ampèremeters, overbelastingsbeveiligingen en besturingsapparatuur voor een hoger ampèrebereik aan te sturen.

Primaire stroom 10 tot 1.500 A

Uitgangsspanning 60 mV

Klasse 0,5

Kabeldiameter	14,3 mm t/m 22,3 mm
Primaire stroom	30 tot 500 A
Secundaire stroom	1 of 5 A
Vermogen	1,0 tot 10 VA
Klasse	0,2S – 1

Kabeldiameter	19,2 mm t/m 85 mm
Primaire stroom	40 tot 7.500 A
Secundaire stroom	1 of 5 A
Vermogen	1,0 tot 45 VA
Klasse	0,2S – 3

Kabeldiameter	20 mm t/m 80 mm
Maximale railafmetingen	80 x 180 mm
Primaire stroom	100 tot 5.000 A
Secundaire stroom	1 of 5 A
Vermogen	1,5 tot 30 VA
Klasse	0,5 – 1

Primaire stroom	1 A tot 100 A
Secundaire stroom	1 of 5 A
Vermogen	2,5 tot 15 VA
Klasse	0,5 – 1

Primaire stroom	1 tot 5 A
Secundaire stroom	1 of 5 A
Vermogen	5 tot 30 VA
Klasse	0,5 – 1

Primaire stroom	10 tot 1.500 A
Uitgangsspanning	60 mV
Klasse	0,5

Over DEIF

DEIF is een vooraanstaand Deens bedrijf dat elektronische apparaten maakt voor de industriële en maritieme markt. Met een eigen R&D afdeling in Denemarken heeft DEIF de laatste decennia over een breed spectrum producten ontwikkeld die vanwege hun hoge kwaliteit bekend staan als de standaard op hun specifieke vlak van toepassing. Alle producten van DEIF hebben dan ook typegoedkeuring en type certificaten van de grote wereldwijde classificatiebureaus.

Caldic Techniek werkt al sinds jaar en dag zeer productief samen met DEIF. In combinatie met ons productaanbod van Stamford generatoren zijn we in staat een zeer complete toeleverancier te zijn voor u als ontwerper en bouwer van energievoorzienende installaties en elektronische systemen.

Wilt u meer weten over de complete oplossingen die wij kunnen bieden op basis van ons complete productaanbod? We voorzien u graag van advies op basis van onze jarenlange en diepgaande ervaring met de toepassing van onze producten.
